Wie wirkt sich die Temperatur auf die Leistung eines Zoom-Beam-Expanders aus?

Die Temperatur ist ein kritischer Umgebungsfaktor, der die Leistung optischer Geräte, einschließlich Zoom-Strahlaufweiter, erheblich beeinflussen kann. Als Lieferant hochwertiger Zoom-Strahlaufweiter verfügen wir über umfassende Kenntnisse darüber, wie sich Temperaturschwankungen auf diese Präzisionsinstrumente auswirken können. In diesem Blog werden wir die verschiedenen Arten untersuchen, wie sich die Temperatur auf die Leistung eines Zoom-Beam-Expanders auswirkt.

1. Änderungen des Brechungsindex

Der Brechungsindex optischer Materialien, die in Zoom-Strahlaufweitern verwendet werden, ist temperaturabhängig. Die meisten optischen Gläser und Kristalle haben einen positiven Temperaturkoeffizienten des Brechungsindex (dn/dT). Mit steigender Temperatur steigt auch der Brechungsindex des Linsenmaterials.

Bei einem Zoom-Strahlaufweiter, der aus mehreren Linsen besteht, um eine variable Vergrößerung zu erreichen, können diese Änderungen des Brechungsindex zu mehreren Problemen führen. Erstens ändern sich die Brennweiten der Objektive. Die Brennweite (f) einer dünnen Linse ergibt sich aus der Formel des Linsenherstellers: (\frac{1}{f}=(n - 1)(\frac{1}{R_1}-\frac{1}{R_2})), wobei (n) der Brechungsindex und (R_1) und (R_2) die Krümmungsradien der beiden Linsenoberflächen sind. Wenn sich (n) mit der Temperatur ändert, ändert sich auch (f).

Diese Änderung der Brennweite kann dazu führen, dass der Strahlaufweiter von der vorgesehenen Vergrößerung abweicht. Wenn beispielsweise die Brennweite der Linsen aufgrund eines Temperaturanstiegs zunimmt, kann das Strahlaufweitungsverhältnis geringer sein als erwartet. Dies ist ein erhebliches Problem bei Anwendungen, bei denen eine präzise Strahlaufweitung erforderlich ist, beispielsweise bei der Lasermaterialbearbeitung oder in der wissenschaftlichen Forschung.

2. Wärmeausdehnung

Optische Komponenten in einem Zoom-Strahlaufweiter, wie z. B. Linsen und mechanische Halterungen, unterliegen einer thermischen Ausdehnung. Unterschiedliche Materialien haben unterschiedliche Wärmeausdehnungskoeffizienten (CTE). Wenn sich die Temperatur ändert, ändern sich die Abmessungen dieser Komponenten entsprechend ihren WAK-Werten.

Linsen können sich ausdehnen oder zusammenziehen, was zu Veränderungen ihrer Form führen kann. Schon eine kleine Änderung der Krümmung einer Linse kann große Auswirkungen auf die optische Leistung haben. Beispielsweise kann eine geringfügige Änderung des Krümmungsradius die Fokussierungseigenschaften der Linse und damit die Strahlaufweitungseigenschaften des Expanders beeinflussen.

Auch die mechanischen Halterungen, die die Linsen an Ort und Stelle halten, dehnen oder ziehen sich zusammen. Wenn der WAK des Fassungsmaterials nicht gut mit dem des Linsenmaterials übereinstimmt, kann es zu einer Belastung der Linsen kommen. Diese Belastung kann zu optischen Aberrationen wie Astigmatismus oder sphärischer Aberration führen, die die Qualität des aufgeweiteten Strahls verschlechtern.

3. Wellenlängenabhängige Effekte

Auch die Temperatur kann die Leistung eines Zoom-Strahlaufweiters wellenlängenabhängig beeinflussen. In einigen Fällen kann die mit dem Strahlaufweiter verwendete Laserquelle eine temperaturempfindliche Wellenlänge haben. Beispielsweise kann es bei einigen Festkörperlasern zu einer Verschiebung ihrer Emissionswellenlänge kommen, wenn sich die Temperatur ändert.

Wenn sich die Wellenlänge des einfallenden Laserstrahls ändert, ändern sich auch die optischen Eigenschaften des Strahlaufweiters, wie beispielsweise die Brennweiten der Linsen und die Beugungseigenschaften. Dies liegt daran, dass der Brechungsindex der optischen Materialien wellenlängenabhängig ist und die optische Weglänge im Strahlaufweiter von der Wellenlänge abhängt.

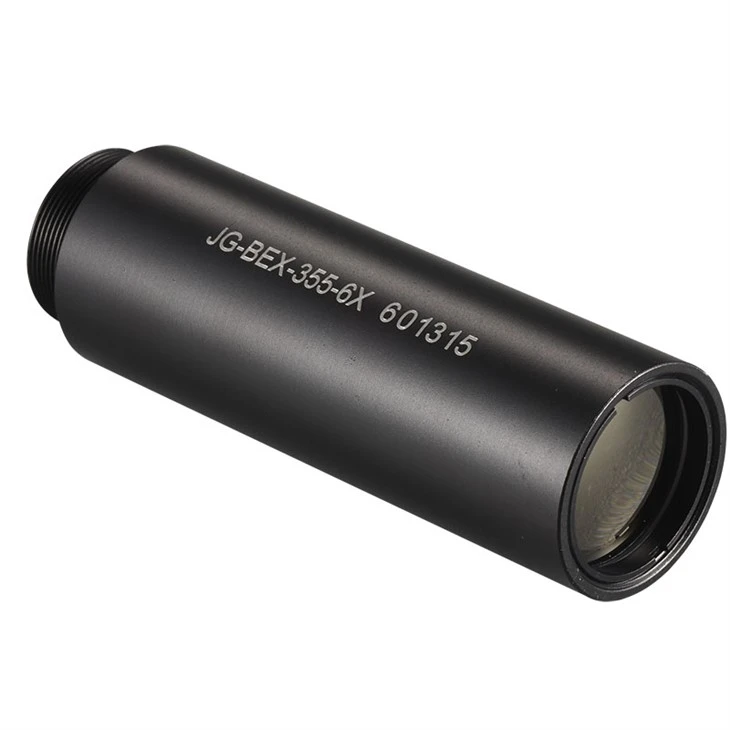

Zum Beispiel in einem1064-nm-StrahlaufweiterEine kleine Verschiebung der Laserwellenlänge von 1064 nm aufgrund von Temperaturänderungen kann zu einer Änderung des Strahlaufweitungsverhältnisses und der Strahlqualität führen. Ebenso für a355-nm-StrahlaufweiterJede Wellenlängenverschiebung in der 355-nm-Laserquelle kann erhebliche Auswirkungen auf die Leistung des Expanders haben.

4. Auswirkungen auf die Strahlqualität

Alle oben genannten Auswirkungen der Temperatur, einschließlich Änderungen des Brechungsindex, thermischer Ausdehnung und wellenlängenabhängiger Effekte, wirken sich letztendlich auf die Qualität des aufgeweiteten Strahls aus. Die Strahlqualität wird typischerweise durch Parameter wie Strahldivergenz, Gleichmäßigkeit des Strahldurchmessers und den M²-Faktor charakterisiert.

Temperaturbedingte Änderungen der Brennweiten und optische Aberrationen können die Strahldivergenz erhöhen. Eine höhere Strahldivergenz bedeutet, dass sich der aufgeweitete Strahl schneller ausbreitet, was in vielen Anwendungen nicht erwünscht ist. Beispielsweise kann bei der Laserkommunikation über große Entfernungen eine große Strahldivergenz zu einem erheblichen Verlust der Signalstärke führen.

Auch die Gleichmäßigkeit des Strahldurchmessers kann beeinträchtigt werden. Temperaturbedingte Belastungen der Linsen können zu ungleichmäßigen Änderungen im Strahlprofil führen, was zu einem Strahl mit unregelmäßigem Durchmesser führt. Dies kann ein Problem bei Anwendungen sein, bei denen ein gleichmäßiger Strahl erforderlich ist, beispielsweise bei der Laserlithographie.

Der M²-Faktor, der ein Maß für die Abweichung des Strahls von einem idealen Gaußschen Strahl ist, kann aufgrund von Temperatureffekten ansteigen. Ein höherer M²-Faktor weist auf eine geringere Strahlqualität hin, was die Leistung des gesamten Lasersystems einschränken kann.

5. Minderungsstrategien

Um den Einfluss der Temperatur auf die Leistung von Zoom-Strahlaufweitern zu minimieren, können verschiedene Strategien eingesetzt werden.

Ein Ansatz besteht darin, optische Materialien mit niedrigen Temperaturkoeffizienten des Brechungsindex und der Wärmeausdehnung zu verwenden. Beispielsweise wurden einige spezielle Gläser und Kristalle mit sehr niedrigen dn/dT- und CTE-Werten entwickelt. Durch die Verwendung dieser Materialien bei der Konstruktion des Zoom-Strahlaufweiters können die temperaturbedingten Änderungen des Brechungsindex und der Abmessungen reduziert werden.

Eine andere Strategie besteht darin, Temperaturkontrollsysteme zu implementieren. Diese Systeme können eine konstante Temperatur innerhalb des Strahlaufweiters aufrechterhalten und so die Auswirkungen von Temperaturschwankungen reduzieren. Beispielsweise kann ein thermoelektrischer Kühler verwendet werden, um den Strahlaufweiter zu kühlen, wenn die Umgebungstemperatur hoch ist, oder eine Heizung kann verwendet werden, um die Temperatur in einer kalten Umgebung stabil zu halten.

Auch die richtige mechanische Konstruktion ist entscheidend. Die mechanischen Halterungen sollten so ausgelegt sein, dass die Belastung der Linsen durch Wärmeausdehnung minimiert wird. Dies kann durch die Verwendung von Materialien mit gut abgestimmten CTE-Werten und durch die Verwendung flexibler Halterungen erreicht werden, die ein gewisses Maß an Wärmeausdehnung aufnehmen können, ohne die Linsen übermäßig zu belasten.

6. Unsere Zoom-Strahlaufweiter und Temperaturbeständigkeit

Als führender Anbieter vonZoom Beam ExpanderWir nehmen Temperatureffekte ernst. Unsere Produkte werden aus hochwertigen optischen Materialien mit niedrigen Temperaturkoeffizienten entwickelt und hergestellt. Wir implementieren außerdem fortschrittliche Temperaturkontroll- und mechanische Designtechniken, um eine stabile Leistung über einen weiten Temperaturbereich sicherzustellen.

Unsere Ingenieure führen umfangreiche Tests an unseren Zoom-Beam-Expandern bei verschiedenen Temperaturen durch, um sicherzustellen, dass sie den höchsten Leistungsstandards entsprechen. Unabhängig davon, ob Sie unsere Strahlaufweiter in einer Industrieumgebung mit hohen Temperaturen oder in einer wissenschaftlichen Forschungsumgebung mit niedrigen Temperaturen verwenden, können Sie darauf vertrauen, dass unsere Produkte eine konstante und zuverlässige Leistung erbringen.

Wenn Sie für Ihre Anwendung einen Zoom-Beam-Expander benötigen, laden wir Sie ein, uns für ein ausführliches Gespräch zu kontaktieren. Unser Expertenteam kann Ihnen dabei helfen, das am besten geeignete Produkt basierend auf Ihren spezifischen Anforderungen auszuwählen, einschließlich der Temperaturbedingungen Ihrer Betriebsumgebung. Wir sind bestrebt, Ihnen die besten Zoom-Beam-Expander ihrer Klasse und einen hervorragenden Kundenservice zu bieten.

Abschluss

Die Temperatur hat einen erheblichen Einfluss auf die Leistung von Zoom-Strahlaufweitern. Es kann den Brechungsindex optischer Materialien beeinflussen, eine thermische Ausdehnung von Komponenten verursachen und zu wellenlängenabhängigen Veränderungen führen. Diese Effekte können die Strahlqualität und die Strahlaufweitungseigenschaften des Expanders verschlechtern.

Mit der richtigen Konstruktion und der Verwendung geeigneter Materialien und Temperaturkontrollstrategien können die Auswirkungen der Temperatur jedoch minimiert werden. Als vertrauenswürdiger Lieferant von Zoom-Strahlaufweitern sind wir bestrebt, Produkte bereitzustellen, die Temperaturschwankungen standhalten und in einem breiten Anwendungsspektrum eine hohe Leistung erbringen. Wenn Sie mehr über unsere Produkte erfahren möchten oder Fragen zur Leistung von Zoom-Strahlaufweitern unter verschiedenen Temperaturbedingungen haben, zögern Sie bitte nicht, uns für die Beschaffung und weitere technische Gespräche zu kontaktieren.

Referenzen

• Smith, JM (2015). „Optische Materialien und ihre Eigenschaften“. Optical Engineering Press.
• Jones, AR (2018). „Thermische Effekte in optischen Systemen“. Journal of Optical Science and Technology, 22(3), 123 - 135.
• Brown, CD (2020). „Design und Optimierung von Zoom-Beam-Expandern“. Tagungsband der International Conference on Laser Technology, 456–462.
